Sprawdzanie napięcia miernikiem krok po kroku – bezpieczna instrukcja

Podczas remontów często sprawdzam nie tylko wymiary ścian, poziomy posadzki i przebieg instalacji, ale również podstawowe parametry elektryczne. Sprawdzanie napięcia miernikiem może pomóc ustalić, czy w gniazdku rzeczywiście jest zasilanie albo czy przewód został prawidłowo podłączony. Trzeba jednak pamiętać, że pomiar w instalacji elektrycznej nie jest czynnością dekoracyjną ani „szybkim testem na oko” — błąd ustawienia może uszkodzić miernik, instalację, a przede wszystkim zagrozić zdrowiu.

Sprawdzanie napięcia miernikiem – co warto wiedzieć przed rozpoczęciem?

Napięcie elektryczne mierzy się w woltach, oznaczanych symbolem V. Multimetr pokazuje różnicę potencjałów między dwoma punktami obwodu. Dlatego przewody pomiarowe przykłada się równolegle: jeden do pierwszego punktu, drugi do drugiego. W przypadku zwykłego gniazdka będą to zazwyczaj dwa otwory robocze, ale już przy instalacji, puszce lub oprawie oświetleniowej sytuacja może wyglądać inaczej.

W praktyce używa się najczęściej dwóch rodzajów pomiaru:

• ACV lub V~ — napięcie przemienne, występujące w domowej instalacji elektrycznej;
• DCV lub V⎓ — napięcie stałe, typowe dla baterii, akumulatorów i niektórych zasilaczy.

To podstawowe rozróżnienie. Ustawienie pomiaru napięcia stałego przy sprawdzaniu gniazdka nie da wiarygodnego wyniku. Z kolei pomiar napięcia przemiennego na baterii może zakończyć się błędnym odczytem, choć zwykle nie jest tak niebezpieczny jak niewłaściwe użycie trybu pomiaru prądu.

Przed pracą sprawdzam stan obudowy miernika, przewodów i końcówek pomiarowych. Jeśli izolacja jest pęknięta, końcówka luźna, a gniazda miernika nadpalone, nie korzystam z takiego urządzenia. W czasie remontu łatwo odłożyć miernik na zakurzoną posadzkę albo przygnieść przewód drabiną. To drobiazgi, które później mogą mieć poważne konsekwencje.

Jak wybrać miernik i przygotować go do pomiaru?

Do prostych zastosowań domowych wystarcza multimetr cyfrowy, ale nie każdy model nadaje się do pomiarów w instalacji budynku. Na obudowie lub instrukcji należy sprawdzić kategorię pomiarową, na przykład CAT II, CAT III albo CAT IV. Im wyższa kategoria, tym urządzenie jest przeznaczone do pracy bliżej źródła instalacji i w warunkach potencjalnie większych przepięć. Przy instalacjach budynkowych nie używałbym przypadkowego miernika bez czytelnych oznaczeń bezpieczeństwa.

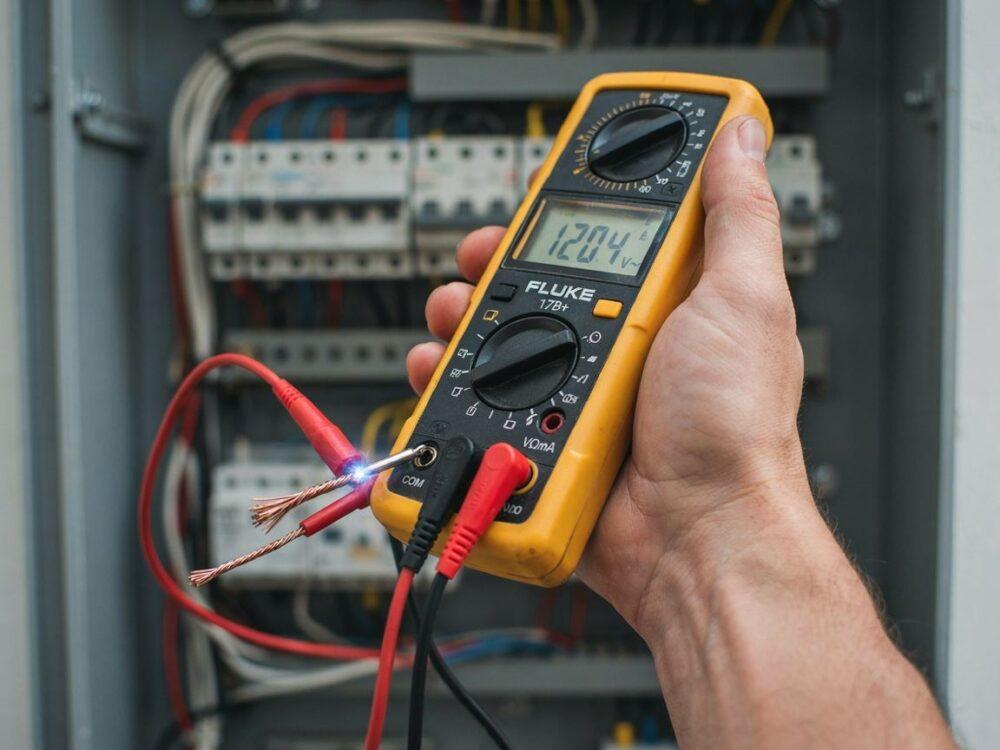

Przewód czarny należy podłączyć do gniazda oznaczonego COM. Czerwony przewód podczas pomiaru napięcia trafia do gniazda oznaczonego najczęściej V, VΩ lub podobnie. Nie powinien pozostawać w gnieździe oznaczonym A, mA lub 10A, ponieważ są to wejścia do pomiaru prądu. To jeden z najczęstszych i najbardziej niebezpiecznych błędów.

Sprawdzanie napięcia miernikiem nie wymaga przełączania miernika w tryb pomiaru natężenia. Jeśli przewody pozostają w wejściach prądowych, a użytkownik przyłoży je do gniazdka w trybie amperomierza, może doprowadzić do zwarcia.

Jeśli multimetr ma automatyczny dobór zakresu, nadal trzeba prawidłowo wybrać rodzaj napięcia. Auto-range nie rozpoznaje za użytkownika, czy bada on prąd przemienny, czy stały.

Twoja procedura bezpieczeństwa przed przyłożeniem sond

Przed pomiarem wykonuję kilka prostych czynności:

• odkładam metalowe narzędzia i usuwam wilgoć z miejsca pracy;
• sprawdzam, czy mam stabilną pozycję i nie stoję na mokrej posadzce;
• trzymam sondy wyłącznie za izolowane części;
• nie pracuję jedną ręką opartą o metalowe elementy instalacji;
• nie wykonuję pomiaru, jeśli nie rozumiem, który obwód i punkt faktycznie sprawdzam.

W przypadku instalacji 230 V zachowuję szczególną ostrożność. Pomiar napięcia nie oznacza, że można bezpiecznie demontować gniazdo, oprawę lub przewody. Do prac ingerujących w instalację potrzebne są odpowiednie uprawnienia i kwalifikacje. Jeżeli przewody są nieopisane, instalacja stara, a obudowa uszkodzona, rozsądniej przerwać pracę i wezwać elektryka.

Sprawdzanie napięcia miernikiem w gniazdku i na baterii

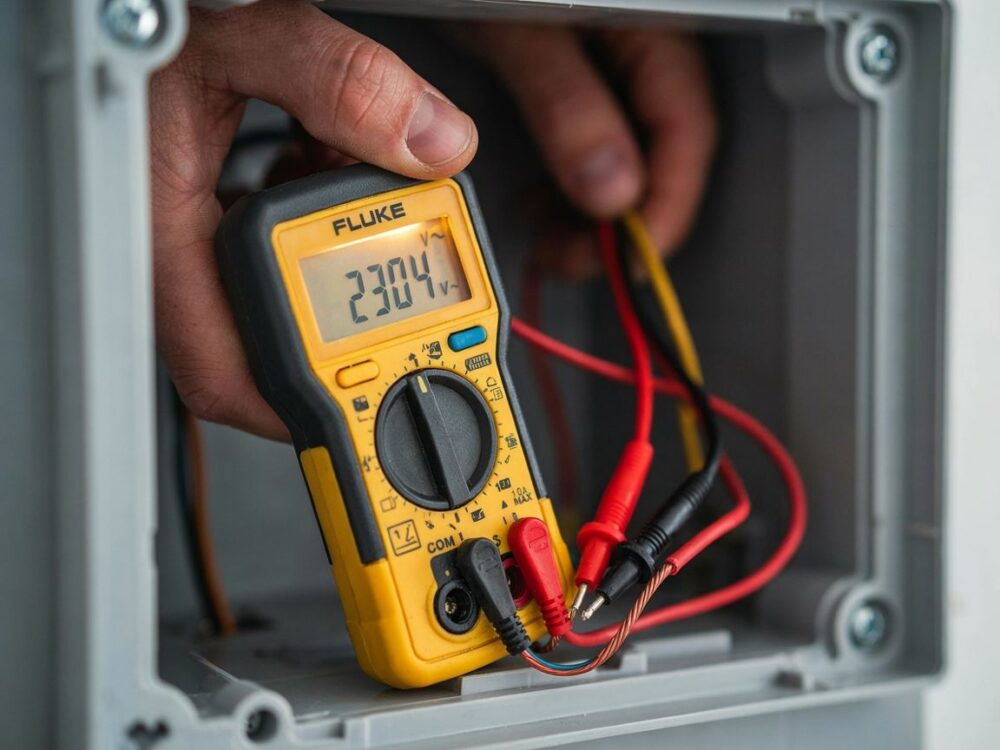

W gniazdku domowym wybieram pomiar napięcia przemiennego, czyli V~. Czerwony przewód znajduje się w gnieździe V, czarny w COM. Następnie przykładam końcówki do dwóch otworów roboczych gniazda. Nie dotykam metalowych grotów i nie wciskam sond głębiej, niż wymaga tego konstrukcja gniazda.

Prawidłowy odczyt nie musi być idealnie równy wartości nominalnej. W domowej sieci napięcie może nieznacznie się zmieniać. Wynik trzeba oceniać w odniesieniu do rodzaju instalacji, stanu obwodu i dokumentacji. Sam odczyt nie mówi również, czy gniazdko jest prawidłowo uziemione ani czy przewody zostały podłączone zgodnie ze sztuką.

Przy baterii wybieram V⎓. Czerwoną sondę przykładam do bieguna dodatniego, a czarną do ujemnego. Jeśli przewody zostaną zamienione, miernik zwykle pokaże wartość ze znakiem minus. Nie oznacza to automatycznie uszkodzenia baterii — informuje o odwrotnej polaryzacji względem podłączenia sond.

W czasie remontu spotkałem sytuację, w której właściciel uznał baterię za rozładowaną, bo zobaczył „-1,5 V”. Problemem nie była bateria, tylko zamienione przewody. Taki przykład pokazuje, że warto czytać symbol i znak na wyświetlaczu, zamiast interpretować samą liczbę.

Jak interpretować wynik, a czego nie wolno z niego wywnioskować?

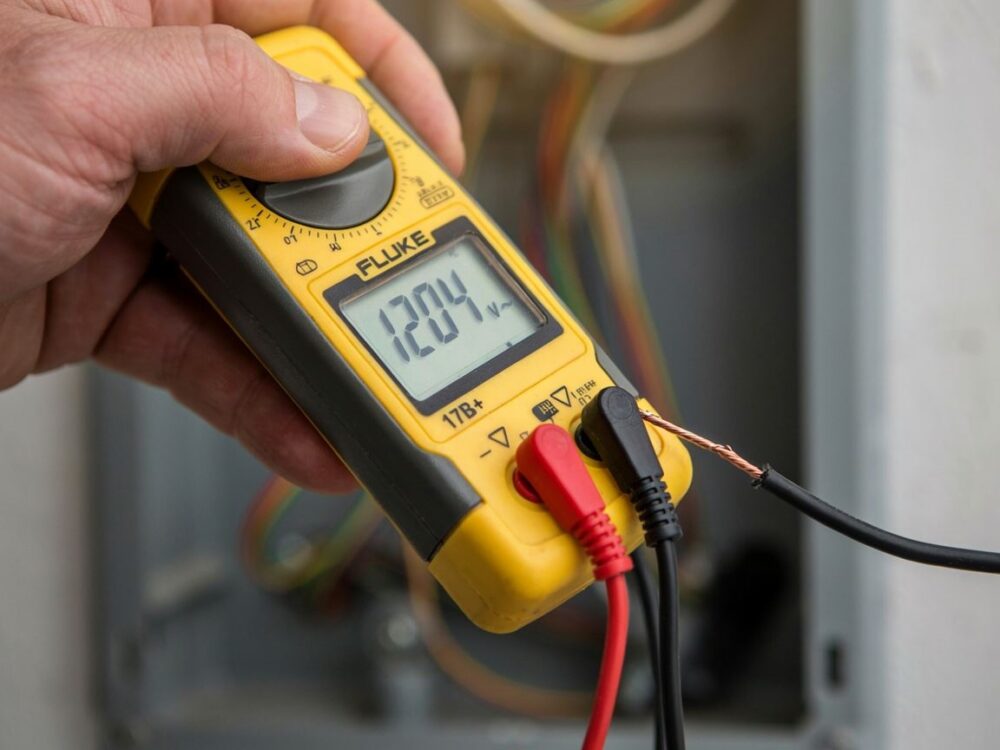

Odczyt napięcia może potwierdzić obecność różnicy potencjałów między punktami, ale nie jest pełnym przeglądem instalacji. Wynik zerowy może oznaczać brak zasilania, przerwę w obwodzie, niewłaściwe punkty pomiarowe albo błędne ustawienie miernika. Wynik niestabilny może wynikać z obciążenia obwodu, słabego styku sondy lub problemu z instalacją.

Nie polecam opierania bezpieczeństwa wyłącznie na jednym pomiarze. W profesjonalnej pracy stosuje się także sprawdzone wskaźniki, testery i procedurę potwierdzenia działania przyrządu przed oraz po pomiarze. Jeśli celem jest potwierdzenie, że obwód jest bez napięcia przed pracą, należy postępować według zasad bezpiecznego odłączania i zlecić to osobie kompetentnej.

Najczęstsze błędy podczas pomiaru napięcia

Najpoważniejszy błąd to pomiar napięcia przy przewodach podłączonych do wejścia amperomierza. Miernik może wtedy stworzyć drogę o bardzo małej rezystancji. Skutkiem bywa przepalenie bezpiecznika w urządzeniu, łuk elektryczny albo zwarcie.

Drugi problem to wybór niewłaściwego rodzaju napięcia. Symbol V⎓ służy do prądu stałego, a V~ do przemiennego. W starszych i prostszych miernikach trzeba dodatkowo wybrać zakres. Jeżeli spodziewamy się wyższej wartości, zaczynamy od wyższego zakresu, nie od najniższego.

Kolejne pułapki to:

• dotykanie obu metalowych końcówek palcami;
• przykładanie sond do przypadkowych, nieopisanych przewodów;
• sprawdzanie napięcia w wilgotnym pomieszczeniu;
• używanie przewodów z uszkodzoną izolacją;
• traktowanie próbnika bezdotykowego jako jedynego potwierdzenia braku napięcia;
• pomijanie instrukcji konkretnego modelu multimetru.

Szczególnie ostrożnie podchodzę do kolorów przewodów. W nowej, prawidłowo wykonanej instalacji mają one znaczenie, ale w starym mieszkaniu po wielu przeróbkach kolor może nie odpowiadać rzeczywistej funkcji. Właśnie dlatego podczas remontu nie podejmuję decyzji na podstawie samej barwy izolacji.

Jak wykorzystać pomiar podczas remontu wnętrza?

Sprawdzanie napięcia miernikiem bywa pomocne przy planowaniu oświetlenia, ustawienia mebli i zabudów. Zanim zaprojektuję wysoką szafę przy ścianie, sprawdzam dokumentację i położenie gniazd, ale nie wiercę „na pamięć”. Pomiar może potwierdzić obecność zasilania w danym punkcie, jednak nie zastępuje lokalizatora przewodów ani wiedzy o przebiegu instalacji.

W salonie ważne jest ustalenie, gdzie znajdą się telewizor, lampy, router i listwy zasilające. Gniazdko zasłonięte przez ciężką komodę będzie trudno dostępne. Z kolei przed zamówieniem kuchni warto sprawdzić, czy punkty elektryczne odpowiadają planowanym urządzeniom. Elektryk powinien zweryfikować obciążenie obwodów, zabezpieczenia i sposób wykonania połączeń — sam multimetr nie odpowie na wszystkie te pytania.

Przy oprawach oświetleniowych nie sprawdzam przewodów w sposób przypadkowy, zwłaszcza gdy nie mam pewności, który obwód został wyłączony. W domu, w którym trwa remont, często jednocześnie działają przedłużacze, elektronarzędzia i tymczasowe oświetlenie. To zwiększa ryzyko pomyłki. Przed rozpoczęciem prac wyłączam właściwe zabezpieczenie, oznaczam je i nie zakładam, że wyłączona lampa oznacza brak napięcia w każdym przewodzie.

W łazience oraz innych wilgotnych pomieszczeniach wymagania są większe. Liczy się nie tylko obecność napięcia, ale także odpowiedni stopień ochrony urządzeń, prawidłowe uziemienie i zabezpieczenia różnicowoprądowe. Takich kwestii nie rozstrzyga się samodzielnym testem multimetrem.

Co zrobić, gdy wynik wydaje się dziwny?

Jeśli miernik pokazuje zero, najpierw sprawdzam ustawienie, przewody i baterię urządzenia na bezpiecznym źródle o znanym napięciu. Nie wykonuję jednak „testu na chybił trafił” w innym gniazdku, jeśli istnieje podejrzenie uszkodzenia przewodów lub miernika.

Gdy wynik jest wyraźnie niestabilny, pojawia się zapach spalenizny, trzaski, iskrzenie albo nagrzewanie gniazda, przerywam pracę. Nie zdejmuję osłony i nie próbuję dokręcać przewodów pod napięciem. Odłączam zasilanie, o ile mogę zrobić to bezpiecznie, i kontaktuję się z elektrykiem.

W moim mieszkaniu w starszym budynku miałem kiedyś gniazdo, które działało poprawnie bez obciążenia, ale przerywało po podłączeniu urządzenia. Sam pomiar napięcia nie wystarczył do znalezienia przyczyny. Problem wymagał sprawdzenia połączeń i stanu obwodu. To ważna lekcja: multimetr jest narzędziem diagnostycznym, nie zamiennikiem całego badania instalacji.

Sprawdzanie napięcia miernikiem – najważniejsze zasady

Najbezpieczniejsza kolejność wygląda następująco:

1. Określ, czy mierzysz napięcie stałe, czy przemienne.
2. Sprawdź stan miernika, sond i oznaczenie kategorii pomiarowej.
3. Podłącz czarny przewód do COM, a czerwony do wejścia V.
4. Wybierz właściwy symbol napięcia oraz bezpieczny zakres.
5. Przyłóż sondy równolegle do punktów pomiarowych, trzymając je za izolowane części.
6. Odczytaj wynik bez dotykania przewodów i metalowych końcówek.
7. Po pomiarze odłącz sondy, a dopiero potem zmień tryb pracy miernika.

Nie zalecam samodzielnego sprawdzania odsłoniętych przewodów instalacji 230 V osobom bez doświadczenia. W przypadku gniazdka, puszki lub oprawy nawet pozornie prosty pomiar może być niebezpieczny, szczególnie w starej instalacji, przy wilgoci albo braku pewności co do zabezpieczeń.

Dobrze wykonane wnętrze powinno być nie tylko spójne wizualnie, lecz także bezpieczne i wygodne w codziennym użytkowaniu. Dlatego przed ustawieniem mebli, wierceniem czy zamówieniem zabudowy warto znać przebieg instalacji, ale prace elektryczne należy powierzać fachowcom. Sam miernik wykorzystuj jako pomoc w rozpoznaniu sytuacji, nie jako usprawiedliwienie do ryzykownego eksperymentowania.

Zawsze dobieraj tryb pomiaru do badanego obwodu, używaj właściwych gniazd miernika i nie ignoruj nietypowych objawów. Jeśli masz wątpliwości, przerwij sprawdzanie napięcia miernikiem i skonsultuj instalację z elektrykiem — kilka minut ostrożności jest warte znacznie więcej niż naprawa skutków błędnego pomiaru.
